微量高速冷却遠心機 MDX-310・210・110

ID:K03128

アングルローターをラック感覚で着脱がもっとラクに。TOMY独自の「ラック・イン・ローター」システムを採用したMDXシリーズ。

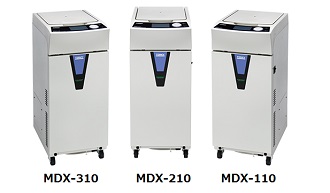

MDX-310 / MDX-210 / MDX-110

  • 「タッチパネル機能付カラー液晶ディスプレイ」の採用により操作性が向上。エラー発生時にはエラーコードのほか、内容と対処方法をわかりやすく日本語で表示します。
  • 「ラック・イン・ローター」システムの採用によりチューブのセットや交換は、ローターを外さずに樹脂性ラックを着脱するだけでOK。一部のラックは重ねて遠心ができます。
  • 作業に応じて複数のラックを使い分け可能。
  • チューブをラックに挿したまま分注ができるスピンカラム用ラック『TR015-SC18』と、チューブ角度を45度と90度の選択ができるスイングラック『SAR015-24』をラインアップ。(MDX-310 / MDX-210専用)


  • ■別売製品■
    MDX-310/MDX-210/MDX-110用アクセサリー

    ■関連製品■
    MDX-310はノンフロンモデルもございます。
    微量高速冷却遠心機(ノンフロンモデル) MDX-310F

仕様

型番 MDX-310 MDX-210 MDX-110
本体のサイズ
(W)x(D)x(H)mm
341×491×823(テーブル高さ787H、ドア開時:1,138H)
重さ 62kg
電源 単相AC100V 50/60Hz 12A単相AC100V 50/60Hz 11A
温度設定範囲 -9~35℃(1℃毎)
最大容量 50mL×4本30mL×6本2mL×24本
最高回転数 15,000rpm
最大遠心加速度 21,890G20,380G
消費電力
(発熱量)
810W(697kcal/h)760W(654kcal/h)
適合規格 IEC 61010-1、IEC 61010-2-020、IEC 61326-1
希望小売価格
(税抜)
900,000円
(税込 990,000円)
*ローター別売
850,000円
(税込 935,000円)
*ローター別売
670,000円
(税込 737,000円)
*ローター別売
*本体にローターは含まれておりませんので目的に合わせて別途購入下さい。
