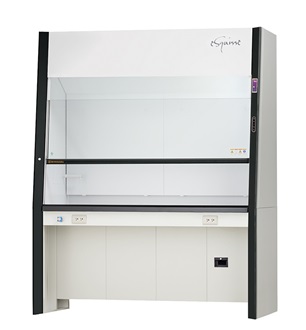

ドラフトチャンバー スローピング型
CBH-SL12-H1 / CBH-SL15-H1 / CBH-SL18-H1

ID:K00364

本体前面を傾斜させることにより、作業性・視認性を向上させたタイプ

CBH-SL12-H1 / CBH-SL15-H1 / CBH-SL18-H1

    CBHシリーズは、クラス最高水準の堅牢な安全性と柔軟な機能性を備えたドラフトチャンバーです。

  • 安全を第一に、製品安全面・作業安全面の2つの面からアプローチ。
  • 共通部材の採用によりノックダウン方式を実現。現地で組み立て据え付けが可能になり、狭い通路や階段でも簡単に搬入据え付けが可能。
  • 厳しい性能評価に裏打ちされるゆるぎない信頼性。(ANSI/ASHRAE-110(1995)規格、EN規格(EN14175-3:2003)、気流シミュレーションによる気流可視化)
  • 将来用ユーティリティースペースや、着脱バッフル、作業開口面拡大、配電盤位置見直し、大型点検口などによって大幅な保守性の向上を実現。
    * 本体上部に排気ファンを搭載可能です。

仕様

シリーズ CBH-SL12-H1 CBH-SL15-H1 CBH-SL18-H1
型番 311-27020-03 311-27021-03 311-27022-03
本体のサイズ
(W)x(D)x(H)mm
1,200×750/810×2,2501,500×750/810×2,2501,800×750/810×2,250
重さ 256kg292kg328kg
本体外装 / 内装 スチール製 耐薬性粉体塗装仕上げ / ノンアスベスト耐熱ボード
バッフルプレート ノンアスベスト耐熱ボード
作業面 ハイドロセラ 排水ポット流し エアーホイルつき
前面扉 強化ガラス6mm厚 バランスウェイト方式 落下防止ストッパー内蔵 飛散防止フィルム付
操作面 多機能操作パネル タッチパネル方式 RoHS指令対応 表示パネル
設置高さ 2,460mm
使用開口高さ 340mm
制御風速 0.5m/s
排気風量 12CMM15CMM18CMM
本体圧損 40Pa65Pa90Pa
希望小売価格
(税抜)
1,822,000円
(税込 2,004,200円)
1,925,000円
(税込 2,117,500円)
2,091,000円
(税込 2,300,100円)
