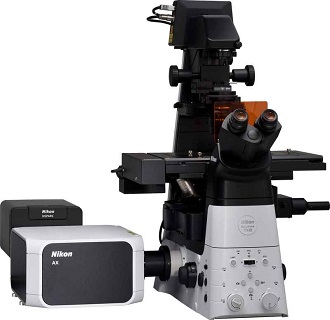

超解像共焦点レーザー顕微鏡システム AX / AX R with NSPARC

ニコン / ニコンソリューションズ

ID:K04515

メーカーサイト

最高峰のライブセルイメージングを可能にする８Ｋ高解像ｘ広視野ｘ高速イメージングを備えた新世代共焦点レーザーシステム

AX / AX R with NSPARC

より広く：業界随一の広視野（対角25mm)。大型標本の全景を１ショットで捉えます。
より速く：ライブセルイメージングやinvivoイメージングなど、生きたサンプルの形態変化や刺激反応を逃しません。特にAX Rは、レゾナントスキャナーにより業界最速の毎秒720フレーム（2048x16画素時）の撮影スピードを実現しています。
より解像度高く：レゾナントスキャナーは2Kx2K、ガルバノスキャナーは8Kx8Kの高いピクセル解像度を実現。細胞や組織における生命現象を細部まで正確に捉えます。
超解像を可能にするディテクター：超解像画像を共焦点顕微鏡で実現するNSPARCを新開発。２次元に配列された計25個のアレイディテクターを搭載し、従来の共焦点顕微鏡よりも優れたXY解像度を高S/N比で実現します。

仕様

シリーズ	AX with NSPARC	AX R with NSPARC
本体のサイズ (W)x(D)x(H)mm	2,500×713×1,412（倒立顕微鏡Ti2-E組み合わせ時） 2,500×748×1,583（正立顕微鏡Ni-E組み合わせ時）
重さ	構成により異なりますので別途お問い合わせください。
電源	構成により異なりますので別途お問い合わせください。
FOV	φ25mm
標準画像取得	FOV 25mm ガルバノスキャナー最大8,192×8,192画素最速毎秒240フレーム（512×16画素）毎秒10フレーム（512×512画素）最短0.2マイクロ秒のピクセル滞留時間ラインスキャン、双方向スキャン、アベレージング（ラインおよびローリング）に対応
高速画像取得	-	FOV 25mm レゾナントスキャナー（2Kまたは1K）最大 2,048×2,048 画素：2K、最大 1,024×1,024画素：1K 最速毎秒720フレーム（2,048×16画素：2K、1.024×16 画素：1K）毎秒30フレーム（2,048×512画素：2K、1,024×512画素：1K）ラインスキャン、双方向スキャン、アベレージング（ラインおよびローリング）に対応 5チャンネル（透過ディテクターを含む）同時観察可能 Denoise.ai機能を標準搭載
ダイクロイックミラー	ポジション：6
ピンホール	6枚羽根による可変絞り
入出力ポート	標準：レーザー入力ポート×1、レーザー出力ポート×1（FCファイバーコネクション）オプションでレーザー入力ポート×1、レーザー出力ポート×1を追加可能（FCファイバーコネクション）
ディテクターユニットDUX-ST	2チャンネルまたは4チャンネル最大18個のバンドパスフィルターマルチアルカリPMTまたはGaAsP PMTを選択可能
ディテクターユニットDUX-VB	2チャンネルまたは4チャンネル波長可変型フィルターLVF（精度：± 1nm、最大66チャンネル）最大12個のバンドパスフィルターマルチアルカリPMTまたはGaAsP PMTを選択可能
ディテクターユニットNSPARC	水平解像度：100nm1、Z軸方向解像度：300nm1 SPPC（Single Pixel Photon Counter）アレイ搭載吸収フィルター搭載数：最大7枚（励起波長405nm/445nm/488nm/514nm/561nm/594nm/640 nmに対応）ガルバノスキャナー使用時：X解像度64～8,192ピクセル、Y解像度2～8,192ピクセルで使用可能レゾナントスキャナー使用時：X解像度256/512/1,024ピクセル、Y解像度128～1024ピクセルで使用可能*2
透過ディテクター	AX透過ディテクターユニット AX-DUT PMT光電面 : マルチアルカリ、検出波長範囲 : 400〜750nm
電動XYZ駆動（オプション）	電動XYステージ（Ti2-E / Ni-E用）、高速Zステージ 100 μm （Ti2-E用）、高速対物ピエゾ 200 μm（Ni-E / FN1用）、高速対物ピエゾ 450 μm（Ni-E/FN1用）
光刺激モジュール（Ti2-E用）（オプション）	・XYガルバノスキャニングユニット（光源 : レーザーユニット LUA-S シリーズ）・DMDモジュール（光源 : レーザーユニット LUD-H4）刺激形状 : ROI、ライン、ポイント刺激方式 : シーケンシャル、同時
画像取得・解析	画像統合ソフトウェア NIS-Elements C または NIS-Elements C-ER
表示・画像取得	2次元解析、3次元ボリュームレンダリング/オーソゴナル、4次元解析、スペクトラルアンミックス
画像形式	ND2、TIFF、BMP、AVI、GIF、ICS/IDS、JPG、JP2、JFF、JTF、PNG
アプリケーション	FRAP、FLIP、FRET（オプション）、光刺激、3次元タイムラプス、マルチポイントタイムラプス、コローカリゼーション
ワークステーション	HP Z4 G4 Workstation
OS	Microsoft Windows^® 10 Pro 64bit / Microsoft Windows^® 11 Pro
CPU	Intel^® Xeon W-2225X
RAM	64GB
HDD	1st： HP Z Turbo 512GB SSD（OS インスト－ル/画像取得用） 2nd： SATA 2TB HDD（データ保存用）
LAN	ギガビットイーサネット・インターフェイス×1 10 ギガビットイーサネット・インターフェイス×1
グラフィック	NVIDIA Quadro RTX A 4,500以上
モニター	解像度 : 2,560×1,440以上
レーザー	最大8つの可視レーザー / 近赤外レーザー（オプションのレーザー入力ポート併用の場合）対応波長範囲：405-750nm 標準搭載可能レーザー：405nm、445nm、488nm、514nm、561nm、594nm、640nm ファイバー出射端 15mW以上、AOTF内蔵、（オプション）NIRイメージングオプション使用時は730 nmまたは785 nmが搭載可能
対応顕微鏡	・研究用倒立顕微鏡 ECLIPSE Ti2-E ・研究用正立顕微鏡 ECLIPSE Ni-E （ステージ上下動タイプ / 対物上下動タイプ）・研究用対物上下動式正立顕微鏡 ECLIPSE FN1
Zステップ	Ti2-E: 0.01μm / 0.02μm（エンコーダー制御時）、Ni-E: 0.025μm、FN1ステッピングモーター: 0.05μm
設置条件	温度23± 5ºC、湿度70%RH以下（結露なきこと）
希望小売価格（税抜）	48,576,800円～（税込 53,434,480円～）構成により異なりますので別途お問い合わせください。	58,683,400円～（税込 64,551,740円～）構成により異なりますので別途お問い合わせください。

*1 488nmの励起で、直径40nmのビーズ（水平解像度）/直径100nmのビーズ（Z軸方向解像度）を用いて測定した解像度。実際の分解能は、レーザー波長や顕微鏡の構成により異なります。
*2 2,048ピクセルは設定できません。
