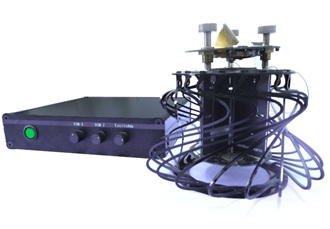

原子間力顕微鏡　DIY-AFM

生体分子計測研究所 / 生体分子計測研究所
ID:K05127
メーカーサイト
カタログ (PDF)

教育用途の低価格AFM

DIY-AFM

  • 低価格
    一般的な原子間力顕微鏡と比べて非常に低価格です。
  • ワンタッチ測定
    ボタン一つの操作で簡単に測定できます。
  • プログラムのカスタマイズや学習が可能
    オープンソースの制御プログラムを利用しています。
    LabVIEWによりプログラムをカスタマイズすることができます。
  • レーザー測定モード
    ​DVDのピックアップを使用していますので、カンチレバーを使わなくても（AFMの機能を使わずに）、表面形状を観察できます。
  • ガイドソフトウェア*1
    ソフトウェア上の指示に従うだけで測定が可能です。
  • 画像ひずみ補正機能*1
    より正確なサンプル形状を求めるために有効です。
  • サポート測定機能*1
    プローブが測定状態に近づいたことを知らせる機能や、カンチレバー上にレーザー光の焦点を合わせる機能が自動化されています。
  • 表面硬さの画像化機能*1
    凹凸形状以外に、サンプル表面の硬さも画像化できます。

    • *1　Advanced Kitのみの機能です。

    Basic KitからAdvanced Kitへアップグレードすることもできます。

仕様

シリーズ DIY-AFM Basic Kit DIY-AFM Advanced Kit
構成品 コントローラ：Basic controller、AFM本体、簡易除振台、サンプルセットコントローラ：Advanced controller、AFM本体、簡易除振台、サンプルセット
走査速度（解像度256×256pxの場合） 18～86min/frame2.56sec/frame*4
XY走査領域 約25μm（切替50/100%）最大35μm（可変）
XY分解能 90nm8.5nm
Z走査領域 約8mm最大8mm
Z分解能 1.5nm
PC間インターフェース*2 USB
（1）測定モード： ACモード ×○
（2）測定モード： DC (コンタクト）モード*3 ○
（3）測定モード： ダイレクトレーザーモード ○
表面硬さ画像化機能 ×○
走査領域、オフセット、走査角度、走査速度の調節 ×○
走査領域の較正 ×○
フィードバック制御（ACモード時） ×○
フィードバックを利用したアプローチ（ACモード時） ×○
使用できるカンチレバーの共振周波数（ACモード時） ×5〜450kHz
観察環境 大気中観察
希望小売価格
（税抜）		 お問い合わせ お問い合わせ
*2　別途Windows搭載パソコンをご用意ください。
*3　Constant heightモード。Constant forceモードは対応しておりません。
*4　DC constant heightモード使用時。組立製品の為、走査速度にはばらつきがあります。
